前言
*作者水平有限，内容可能存在不正确的地方，欢迎批评指正。
因项目原因需要使用到光谱传感器，在网上冲浪的时候偶然发现了AS7263这款六通道的近红外光谱传感器，价格实惠。其内由六个带有不同通过波长的光电二极管构成，可以探测六个特征波长的光强。
但在国内网络搜索了一圈发现没有中文的使用教程，甚至英文教程也寥寥，只有官方手册硬啃。于是乎在啃完官方手册后决定发布一个中文教程。
AMS系列除了近红外传感器之外，还有可见光等一系列其他的传感器，其他传感器使用方法与本文介绍的AS7263大同小异，可以参考本文基础上结合数据手册使用。
文档及开发工具下载：下载
AS7263 传感器简介
The AS7263 is a digital 6-channel spectrometer for spectral identification in the near IR (NIR) light wavelengths.
AS7263 consists of 6 independent optical filters whose spectral response is defined in the NIR wavelengths from approximately 600nm to 870nm with full-width half-max (FWHM) of 20nm.
An integrated LED driver with programmable current is provided for electronic shutter applications.
The AS7263 integrates Gaussian filters into standard CMOS silicon via Nano-optic deposited interference filter technology and is packaged an LGA package that provides a built in aperture to control the light entering the sensor array.
Control and Spectral data access is implemented through either the I²C register set, or with a high level AT Spectral Command set via a serial UART
上文是AS7263数据手册（AS7263_Datasheet.pdf）的简介，把AS7263的主要特性基本介绍了一遍。即：
- 支持六通道近红外（600~870nm）传感
- 每个通道响应的半峰全宽为20nm
- 内置LED驱动器
- LGA封装
- 支持IIC和UART两种方式进行数据输出
在本文的使用中，使用UART对传感器数据进行读取。

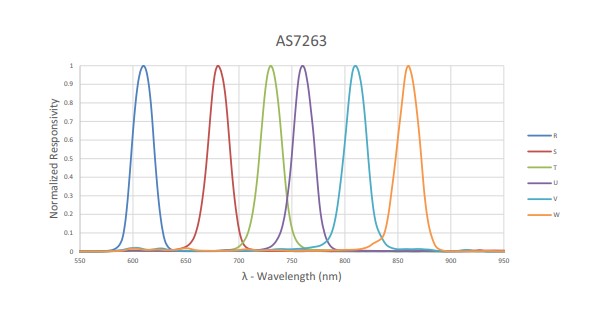

芯片推荐在3.3V逻辑电平下工作，下图为该传感器的光谱响应曲线。
基本电路

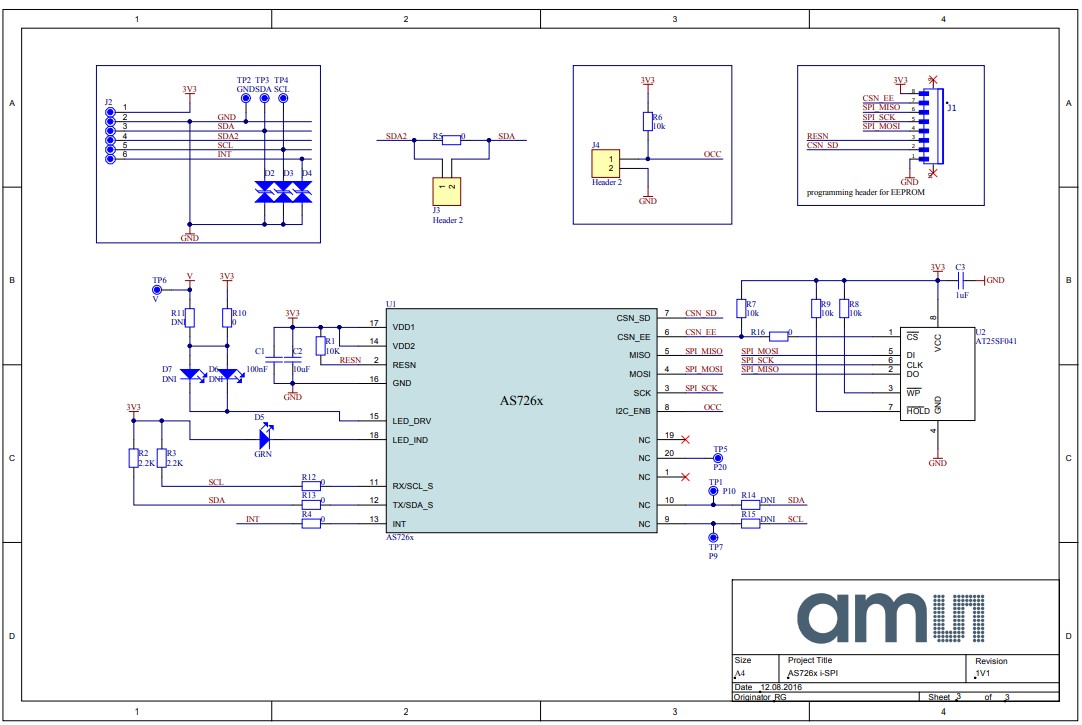

上图是来自官方AS726X系列传感器的参考设计文件（AS726x_ReferenceDesign.pdf）。从图中可以注意到，除了传感器本体以及各种调试接口之外，这里还需要添置FLASH芯片。这可能是因为AS7263采用8051内核，而内部不具有存储单元，需要通过SPI使用外置存储。

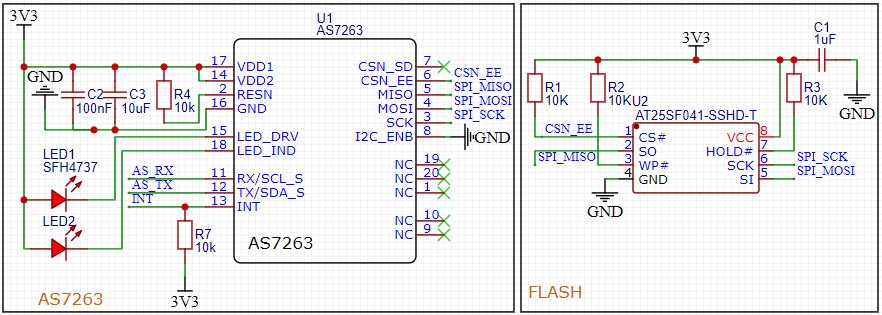

上图是简化后使用UART接口进行通讯的原理图。其中LED1是功率LED，AS7263能对其提供12.5~100mA的电流。LED2是AS7263工作状态指示LED，AS7263能为其提供1~8mA的电流。
在选择UART接口时，传感器的I2C_ENB引脚应接地。
芯片的焊盘布局在数据手册中有涉及。
焊接技巧
对于类似QFN封装的芯片焊接的时候都颇为头疼，主要是无法观察到焊接的情况。好在焊接成功率还是比较高的，在此分享一下如何焊接AS7263。
首先需要涂适量锡膏于焊盘上，再将传感器放置于上，对齐。将PCB放置在加热台上，等待锡膏融化即可，若不放心对齐情况可以在锡膏融化后轻轻推动传感器，由于液体的表面张力，传感器会自动吸附在焊盘的正确位置上。
正常来说焊接基本能够一次成功，若不成功可以将芯片拆下，添加助焊剂进行再次焊接。
本文用到的锡膏为低温锡膏，熔点在170摄氏度左右。
FLASH固件刷入
AS7263的正常运行依赖外部FLASH，若外部FLASH没有刷入固件，则无法正常使用。（在我印象中用于指示工作状态的LED在AS7263外部FLASH没有刷入固件时应该是保持亮起的状态）
在官网的提供EvalSW工具中，可以寻找到名为AS7263_complete.bin的固件，将此固件刷入至FLASH即可。
本文使用的FLASH芯片为官方手册中的AT25SF041，烧录器使用的是某宝50元购置的XTW100。遗憾的是，官网提供的上位机程序并不支持AT25SF041。然而，在一番苦寻后，发现选择另外一款FLASH型号同样能成功刷入（暂时忘了名字叫啥，后续补上）。
在刷入FLASH后，AS7263即可以正常工作。
AT命令的使用
AS7263的UART接口默认波特率为115200，8位数据位，1位起始位和1位停止位。AS7263不会主动向上位机发送数据，只有在上位机向AS7263发送命令时才会返回数据。注意，AT命令的发送与接收都以/n为结束标志位。
在官方数据手册Figure33给出了完整的AT命令列表，在此介绍几个较为常用的命令。
ATDATA：读取16位、各个通道的原始（ADC）整数光谱值。
ATCDATA：读取校准后（应该是温度校准）的浮点光谱值。
ATGAIN=value：设定传感器增益。
ATINTTIME=value：设定光电二极管积分时间。
待补充
暂时更新至此，若有不详细的地方欢迎在本网站的About页面联系本人。
本作品采用CC BY-NC-ND 4.0进行许可。转载，请注明原作者 Dimsmary 及本文源链接。
